Блок фундаментный Ф 9.302

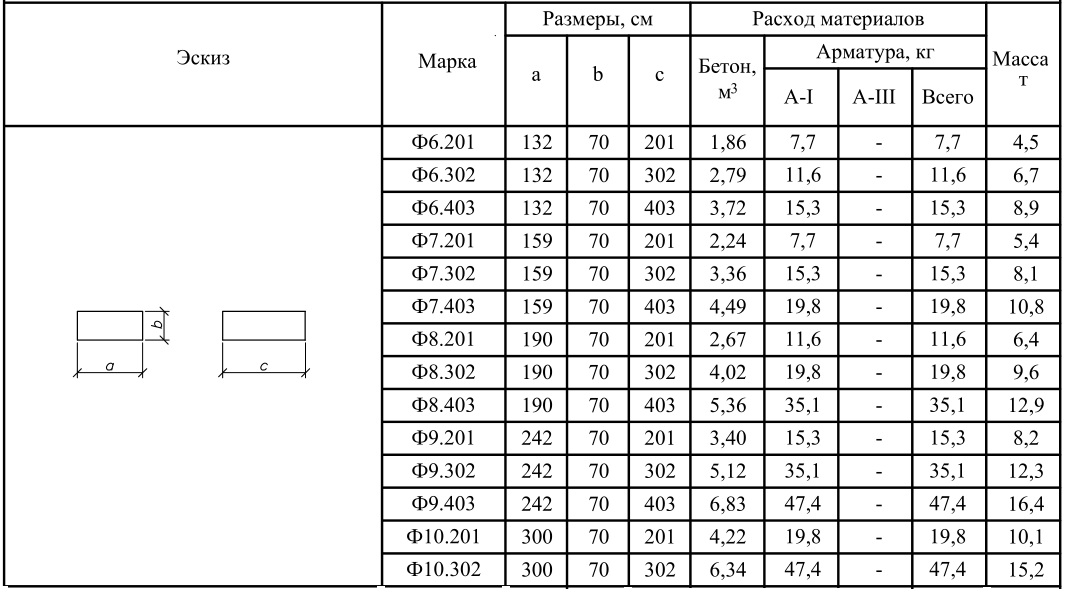

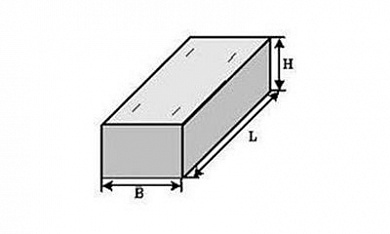

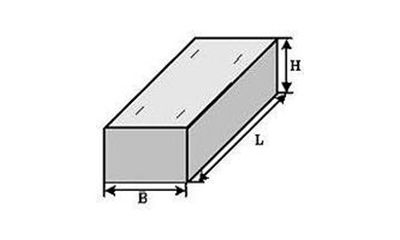

Блок фундаментный Ф 9.302 (геометрические размеры: 3020 х 2420 х 700) по Серии 3.501.1-177.93 «Трубы водопропускные железобетонные прямоугольные сборные для автомобильных и железных дорог», масса 12,30 т. Бетонные блоки фундаментов Ф 9.302 являются блоками, необходимых для секции размеров и толщиной в семьдесят сантиметров. Для их изготовление применяется бетон класса по прочности на сжатие В20, по классу морозостойкости F200 и F100 (в зависимости от средней температуры воздуха в районе), по классу водонепроницаемости W6.

Прокладка под насыпями железных и автомобильных дорог конструкции для свободного преодоления водных преград требует надёжного основания. Укладка водопропускных звеньев прямоугольной формы производится на блоки и плиты, которые должны фиксировать трубу и удерживать от разрывов и сдвигов. Наличие фундаментных блоков толщиной 700 мм обеспечивает надёжное закрепление труб и защиту от подмытия. Сплошные фундаментные блоки отличаются отменной выносливостью, поэтому легко переносят типичные нагрузки автодорожных насыпей - увеличение временной нагрузки, динамические колебания, удары и пр. Устройство железобетонной водопропускной трубы с хорошей пропускной способностью требует устойчивого фундамента. Конструкции фундаментных блоков изготавливаются по Шифр 2119 РЧ и используются в умеренных и суровых климатических условиях на различных типах грунтов. На блоки фундамента опирают, как правило, среднюю часть трубы, но используют и в оголовочной части для обеспечения заданной глубины и противодействия силам морозного пучения.
